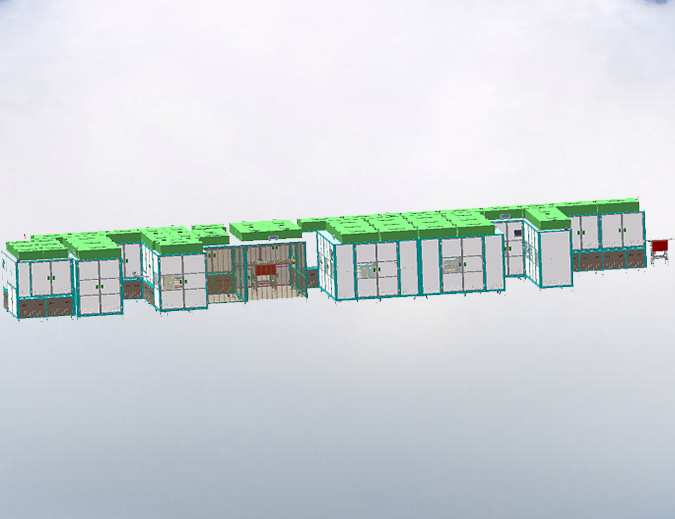

JM-7200CII 中尺寸背光源全自动组装机

产品图片 应用展示 产品规格 功能描述 打  印
1、电         源:AC220V±10%,50Hz,15KW
2、工作气压:0.5~0.7Mpa(干燥气源)
3、用  气  量:300L/Min
4、设备尺寸:3200(L)×1165(W)×1800(H)mm

5、设备重量:3500KG

6、程序控制:PLC控制器+触摸屏
7、工作方式:1ACF+1预压+3本压
         恒温加热方式
8、对应尺寸:7寸-15.6寸
9、设备精度: X:±10um  Y:±12um
10、设备 T/T  : 8 S







1、本设备为背光源生产过程中将扩散片和遮光胶带精确叠到胶框中的自动化设备。产品人供上料,剥膜、叠片、压合自动完成,完成后机械手搬运下料。
功能特点:
1、高精度日本基恩士4CCD对位系统,有效保证产品对位精度。
2、剥膜单元采用伺服加重力锤方式,保证膜卷料张力稳定,剥膜顺畅。
3、搬运方式采用双伺服联动搬运、速度快动作平稳。
4、压合机构水平度可调节,压力通过精密调压阀调节,有效保证压力稳定性
5、机台配备日本三菱PLC和触摸屏系统,操作界面全中文,带用户密码保护功能。
6、主要配件都采用日本进口配件,有效保证设备的稳定性。
7、参数由触摸屏输入、保存,方便调试,设备具有声光报警功能。
8、自带真空泵、也可接工厂真空(客户指定)。
9、设备整体采用高刚性结构,提高设备整体稳定性。
