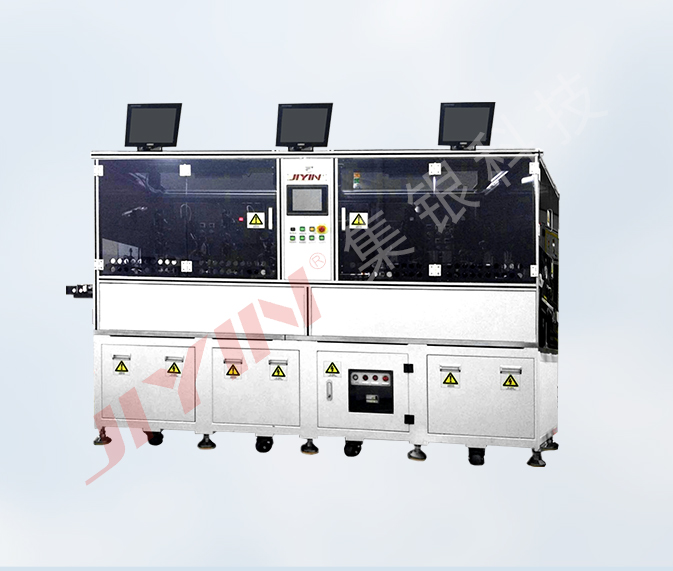

JM-318C CCM全自动绑定机

产品图片 应用展示 产品规格 功能描述 打  印


1、电         源:AC220V±10%,50Hz,15KW
2、工作气压:0.5~0.7Mpa(干燥气源)
3、用  气  量:300L/Min
4、设备尺寸:3200(L)×1165(W)×1800(H)mm
5、设备重量:3500KG
6、程序控制:PLC控制器+触摸屏
7、工作方式:1ACF+1预压+3本压
         恒温加热方式
8、对应尺寸:7寸-15.6寸
9、设备精度: X:±10um  Y:±12um
10、设备 T/T  : 8 S









    JM-318C  CCM全自动绑定机主要应用于FPC TO  CMOS的ACF贴附、FPC自动吸取拍照对位和自动对位预压及自动本压为一体的全自动绑定设备。 机器具备高精度影像和光学系统以及精密自动对位工作台;自动上CMOS, FPC自动上料、ACF自动检测系统, 自动收已本压CMOS,确保产品生产精度和提高生产效率。
功能特点:
1、PLC控制,稳定可靠,可设置、存储100个工作程序。
2、加热方式采用恒温和本压脉冲加热方式,具备自动校正和精确的温度控制功能。
3、传送机构、对位平台采用伺服控制,定位精度高。
4、具有声光报警、真空气压检测报警。
5、参数由触摸屏输入、保存,方便调试。
6、来料CMOS上料清洗机自动上料和清洗,FPC由上料机进行自动上料, CMOS收料机自动收已本压好的CMOS。
7、手动方式可对所有的部件单独操作,方便机器的调整。
8、保存报警记录,随时查询。
