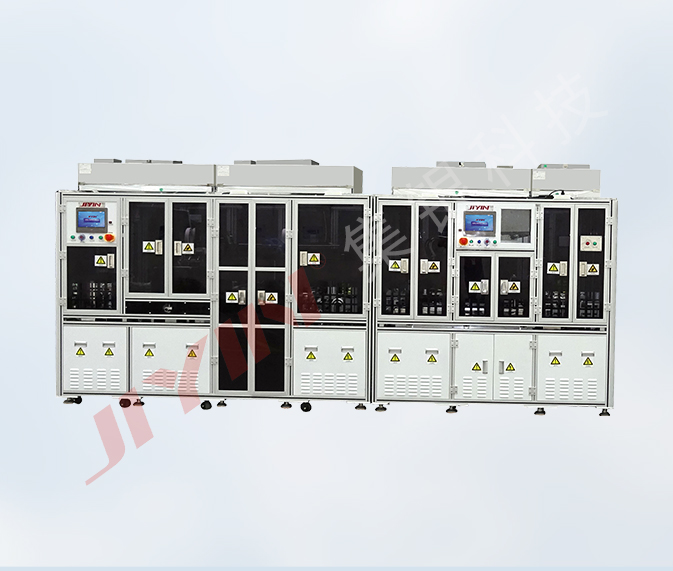

JM-726CII TLI全自动全贴合机

产品规格 功能描述 功能特点 打  印
1、电      源:三相AC 380V±10%,50Hz,18KW
2、工作气压:0.5~0.7Mpa(干燥气源)
3、用  气  量:500L/Min
4、设备尺寸:4750(L)×1900(W)×1800(H)mm(主机)
5、设备重量:5000KG (主机)
6、程序控制:PLC控制器+触摸屏
7、工作方式:1软对硬贴合(滚轮)+1硬对硬贴合(真空)
     一次2片
8、对应尺寸:3寸-8寸
9、设备精度: X: ±0.05mm  Y: ±0.05mm
10、设备 T/T  : 3.5S

1、JM-726CII TLI全自动全贴合机主要应用于CTP/CG与LCM 自动真空贴合的一体化设备。
2、设备采用高精度对位平台和高精度影像对位系统,确保产品的贴合精度。产品的OCA贴附、自动对位和真空贴合均在设备高洁净度环境下完成,保证产品的良率和生产效率。
3、CTP/CG上料和撕保护膜由人工完成,其余均可由设备自动完成。采用高刚性结构,有效保证设备的稳定性和生产精度。

1、高精度对位平台和影像对位系统。
2、OCA贴附和真空贴合一体化作业。
3、高真空度密封腔体。
4、高洁净度贴合环境。
5、主气源低压自检系统。
6、高刚性机械结构。
